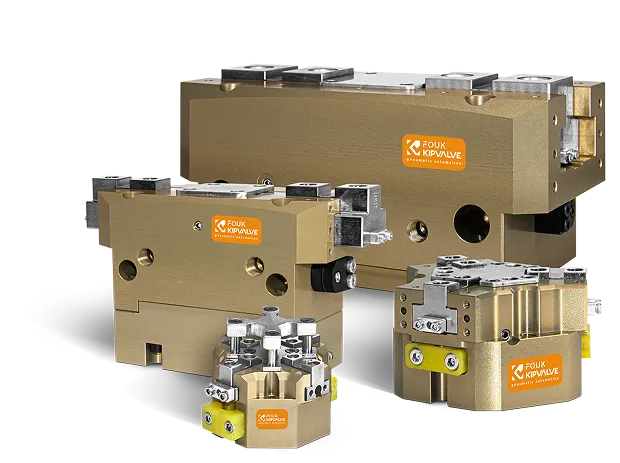

Пневмозахваты для промышленности — каталог и подбор моделей | РФ, Беларусь, Казахстан

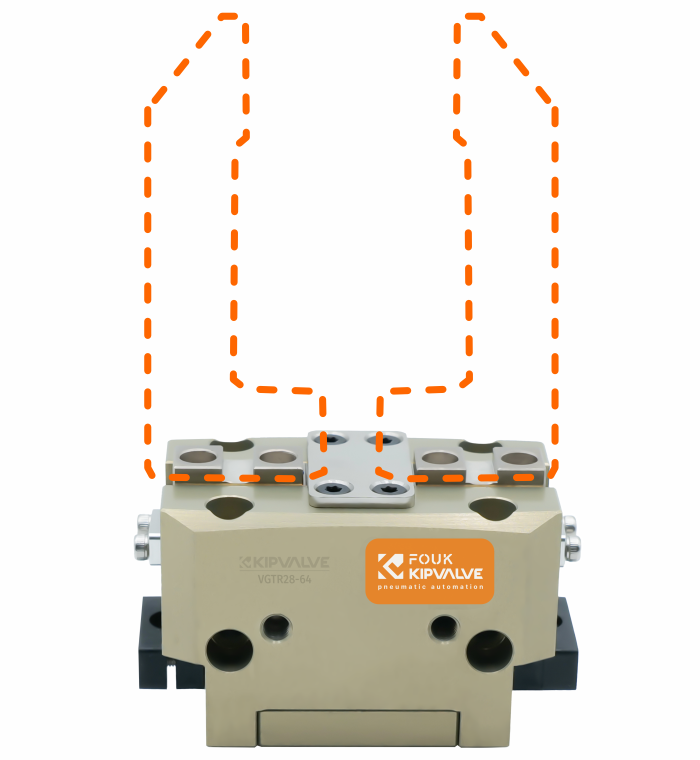

Параллельные захваты серии VGTR c «Т» направляющей, ход на губку от 4 мм. Рабочий вес захватываемой детали от 0,6 кг. Количество пальцев - 2

Модель	Ход на губку, мм	Усилие открытия, Н	Усилие закрытия, H	Максимальный вес заготовки, кг	Вес захвата, кг	STEP	PDF	3D
VGTR20-51	4	27×P	24×P	0.6	0.15

VGTR20-51

Ход на губку, мм: 4

Усилие открытия, Н: 27×P

Усилие закрытия, H: 24×P

Максимальный вес заготовки, кг: 0.6

Вес захвата, кг: 0.15

Файлы для скачивания

STEP PDF 3D

*P - давление воздуха

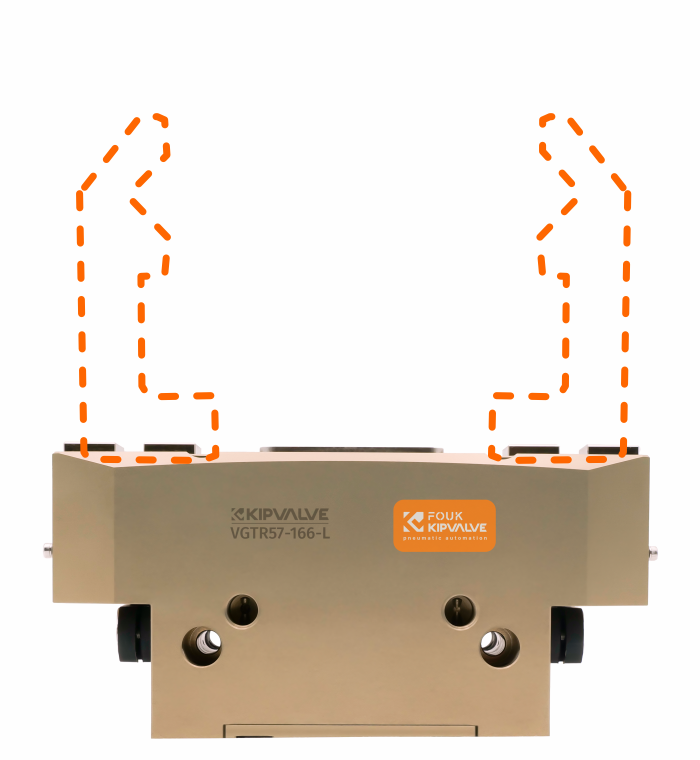

Параллельные захваты серии VGTR-L c «Т» направляющей с удлинённым ходом губок от 15 мм до 32 мм. Рабочий вес захватываемой детали от 2 кг до 9 кг. Количество пальцев - 2

Модель	Ход на губку, мм	Усилие открытия, Н	Усилие закрытия, H	Максимальный вес заготовки, кг	Вес захвата, кг
VGTR30-95-L	15	55×P	49×P	2	0.6
VGTR46-114-L	19	130×P	118×P	3.5	1.1
VGTR57-166-L	24	200×P	184×P	5.5	2.1
VGTR73-194-L	32	326×P	300×P	9	3.8

VGTR30-95-L

Ход на губку, мм: 15

Усилие открытия, Н: 55×P

Усилие закрытия, H: 49×P

Максимальный вес заготовки, кг: 2

Вес захвата, кг: 0.6

Файлы для скачивания

STEP PDF 3D

VGTR46-114-L

Ход на губку, мм: 19

Усилие открытия, Н: 130×P

Усилие закрытия, H: 118×P

Максимальный вес заготовки, кг: 3.5

Вес захвата, кг: 1.1

Файлы для скачивания

STEP PDF 3D

VGTR57-166-L

Ход на губку, мм: 24

Усилие открытия, Н: 200×P

Усилие закрытия, H: 184×P

Максимальный вес заготовки, кг: 5.5

Вес захвата, кг: 2.1

Файлы для скачивания

STEP PDF 3D

VGTR73-194-L

Ход на губку, мм: 32

Усилие открытия, Н: 326×P

Усилие закрытия, H: 300×P

Максимальный вес заготовки, кг: 9

Вес захвата, кг: 3.8

Файлы для скачивания

STEP PDF 3D

*P - давление воздуха

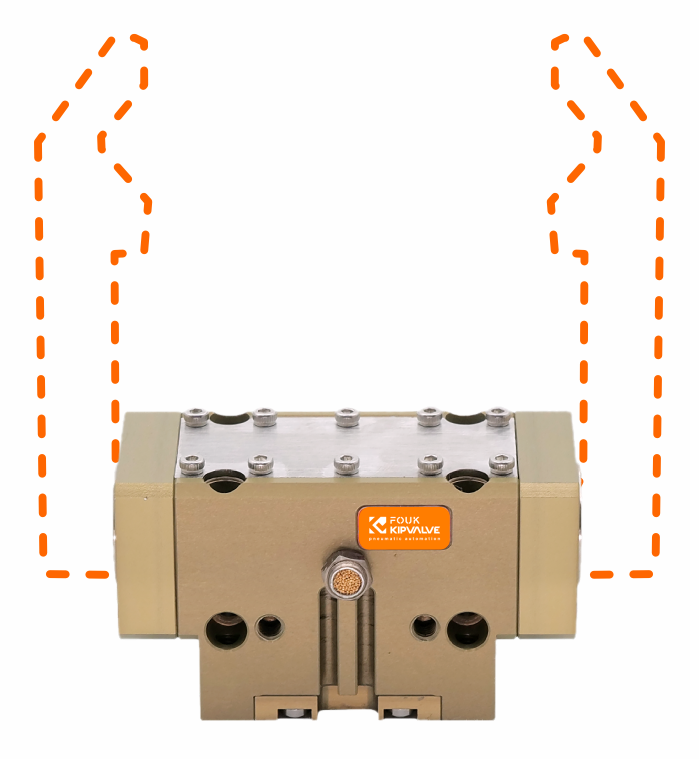

Параллельные захваты серии VGTRF c зубчатой направляющей и степенью защиты IP67, ход на губку от 6 мм до 30 мм. Рабочий вес захватываемой детали от 1 кг до 18,9 кг. Количество пальцев – 2

Модель	Ход на губку, мм	Усилие открытия, Н	Усилие закрытия, H	Максимальный вес заготовки, кг	Вес захвата, кг
VGTRF28	6	60хP	55хP	1	0.4
VGTRF57	13	214×P	198×P	5	2.1
VGTRF72	16	340×P	316×P	7.8	3.7
VGTRF117	30	754хP	714хP	18.9	12

VGTRF28

Ход на губку, мм: 6

Усилие открытия, Н: 60хP

Усилие закрытия, H: 55хP

Максимальный вес заготовки, кг: 1

Вес захвата, кг: 0.4

Файлы для скачивания

STEP PDF 3D

VGTRF57

Ход на губку, мм: 13

Усилие открытия, Н: 214×P

Усилие закрытия, H: 198×P

Максимальный вес заготовки, кг: 5

Вес захвата, кг: 2.1

Файлы для скачивания

STEP PDF 3D

VGTRF72

Ход на губку, мм: 16

Усилие открытия, Н: 340×P

Усилие закрытия, H: 316×P

Максимальный вес заготовки, кг: 7.8

Вес захвата, кг: 3.7

Файлы для скачивания

STEP PDF 3D

VGTRF117

Ход на губку, мм: 30

Усилие открытия, Н: 754хP

Усилие закрытия, H: 714хP

Максимальный вес заготовки, кг: 18.9

Вес захвата, кг: 12

Файлы для скачивания

STEP PDF 3D

*P - давление воздуха

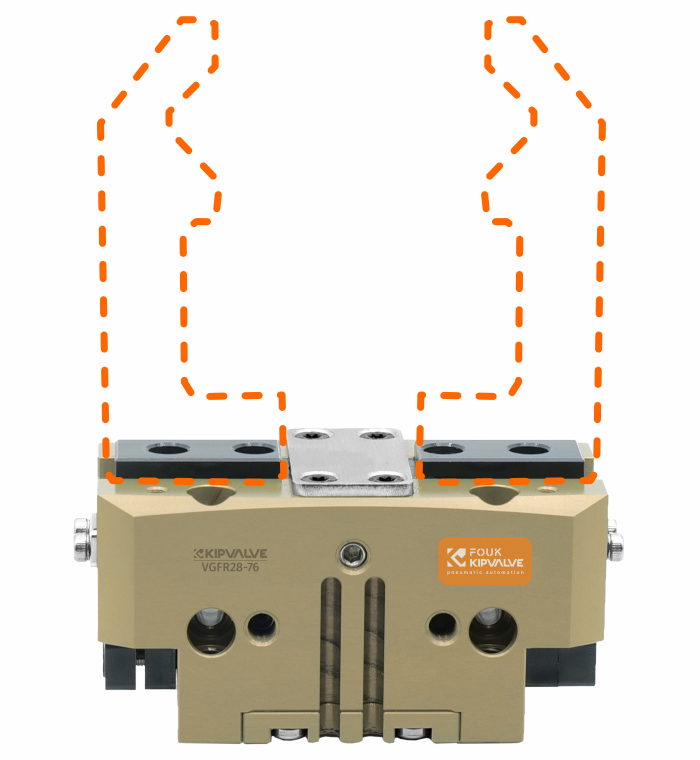

Параллельные захваты серии VGFR с зубчатой направляющей, ход на губку от 3 мм до 70 мм. Рабочий вес захватываемой детали от 1.5 кг до 95 кг. Количество пальцев - 2

Модель	Ход на губку, мм	Усилие открытия, Н	Усилие закрытия, H	Максимальный вес заготовки, кг	Вес захвата, кг
VGFR28-76	6	44×P	41×P	1.5	0.3
VGFR28-76-S	3	88×P	82×P	3.2	0.3
VGFR33-96	8	72×P	65×P	2.5	0.5
VGFR33-96-S	4	144×P	130×P	5	0.5
VGFR45-120	10	138×P	124×P	4	0.9
VGFR45-120-S	5	266×P	238×P	7	0.9
VGFR57-151	13	214×P	198×P	6.5	1.45
VGFR57-151-S	6	466×P	430×P	14	1.7
VGFR72-192	16	340×P	316×P	10	2.7
VGFR72-192-S	8	670×P	6240×P	20	2.7
VGFR99-234	25	560×P	524×P	20	5.4
VGFR99-234-S	14	965×P	905×P	33	5.4
VGFR117-270	30	706×P	666×P	25	7.9
VGFR117-270-S	17	1220×P	1150×P	43	7.9
VGFR136-320	35	990×P	935×P	32	13.8
VGFR136-320-S	20	1710×P	1615×P	55	13.8
VGFR175-410	45	1690×P	1610×P	55	27.5
VGFR175-410-S	26	2900×P	2760×P	95	28
VGFR191-525-L	70	1900×P	1820×P	90	53

VGFR28-76

Ход на губку, мм: 6

Усилие открытия, Н: 44×P

Усилие закрытия, H: 41×P

Максимальный вес заготовки, кг: 1.5

Вес захвата, кг: 0.3

Файлы для скачивания

STEP PDF 3D

VGFR28-76-S

Ход на губку, мм: 3

Усилие открытия, Н: 88×P

Усилие закрытия, H: 82×P

Максимальный вес заготовки, кг: 3.2

Вес захвата, кг: 0.3

Файлы для скачивания

STEP PDF 3D

VGFR33-96

Ход на губку, мм: 8

Усилие открытия, Н: 72×P

Усилие закрытия, H: 65×P

Максимальный вес заготовки, кг: 2.5

Вес захвата, кг: 0.5

Файлы для скачивания

STEP PDF 3D

VGFR33-96-S

Ход на губку, мм: 4

Усилие открытия, Н: 144×P

Усилие закрытия, H: 130×P

Максимальный вес заготовки, кг: 5

Вес захвата, кг: 0.5

Файлы для скачивания

STEP PDF 3D

VGFR45-120

Ход на губку, мм: 10

Усилие открытия, Н: 138×P

Усилие закрытия, H: 124×P

Максимальный вес заготовки, кг: 4

Вес захвата, кг: 0.9

Файлы для скачивания

STEP PDF 3D

VGFR45-120-S

Ход на губку, мм: 5

Усилие открытия, Н: 266×P

Усилие закрытия, H: 238×P

Максимальный вес заготовки, кг: 7

Вес захвата, кг: 0.9

Файлы для скачивания

STEP PDF 3D

VGFR57-151

Ход на губку, мм: 13

Усилие открытия, Н: 214×P

Усилие закрытия, H: 198×P

Максимальный вес заготовки, кг: 6.5

Вес захвата, кг: 1.45

Файлы для скачивания

STEP PDF 3D

VGFR57-151-S

Ход на губку, мм: 6

Усилие открытия, Н: 466×P

Усилие закрытия, H: 430×P

Максимальный вес заготовки, кг: 14

Вес захвата, кг: 1.7

Файлы для скачивания

STEP PDF 3D

VGFR72-192

Ход на губку, мм: 16

Усилие открытия, Н: 340×P

Усилие закрытия, H: 316×P

Максимальный вес заготовки, кг: 10

Вес захвата, кг: 2.7

Файлы для скачивания

STEP PDF 3D

VGFR72-192-S

Ход на губку, мм: 8

Усилие открытия, Н: 670×P

Усилие закрытия, H: 6240×P

Максимальный вес заготовки, кг: 20

Вес захвата, кг: 2.7

Файлы для скачивания

STEP PDF 3D

VGFR99-234

Ход на губку, мм: 25

Усилие открытия, Н: 560×P

Усилие закрытия, H: 524×P

Максимальный вес заготовки, кг: 20

Вес захвата, кг: 5.4

Файлы для скачивания

STEP PDF 3D

VGFR99-234-S

Ход на губку, мм: 14

Усилие открытия, Н: 965×P

Усилие закрытия, H: 905×P

Максимальный вес заготовки, кг: 33

Вес захвата, кг: 5.4

Файлы для скачивания

STEP PDF 3D

VGFR117-270

Ход на губку, мм: 30

Усилие открытия, Н: 706×P

Усилие закрытия, H: 666×P

Максимальный вес заготовки, кг: 25

Вес захвата, кг: 7.9

Файлы для скачивания

STEP PDF 3D

VGFR117-270-S

Ход на губку, мм: 17

Усилие открытия, Н: 1220×P

Усилие закрытия, H: 1150×P

Максимальный вес заготовки, кг: 43

Вес захвата, кг: 7.9

Файлы для скачивания

STEP PDF 3D

VGFR136-320

Ход на губку, мм: 35

Усилие открытия, Н: 990×P

Усилие закрытия, H: 935×P

Максимальный вес заготовки, кг: 32

Вес захвата, кг: 13.8

Файлы для скачивания

STEP PDF 3D

VGFR136-320-S

Ход на губку, мм: 20

Усилие открытия, Н: 1710×P

Усилие закрытия, H: 1615×P

Максимальный вес заготовки, кг: 55

Вес захвата, кг: 13.8

Файлы для скачивания

STEP PDF 3D

VGFR175-410

Ход на губку, мм: 45

Усилие открытия, Н: 1690×P

Усилие закрытия, H: 1610×P

Максимальный вес заготовки, кг: 55

Вес захвата, кг: 27.5

Файлы для скачивания

STEP PDF 3D

VGFR175-410-S

Ход на губку, мм: 26

Усилие открытия, Н: 2900×P

Усилие закрытия, H: 2760×P

Максимальный вес заготовки, кг: 95

Вес захвата, кг: 28

Файлы для скачивания

STEP PDF 3D

VGFR191-525-L

Ход на губку, мм: 70

Усилие открытия, Н: 1900×P

Усилие закрытия, H: 1820×P

Максимальный вес заготовки, кг: 90

Вес захвата, кг: 53

Файлы для скачивания

STEP PDF 3D

*P - давление воздуха

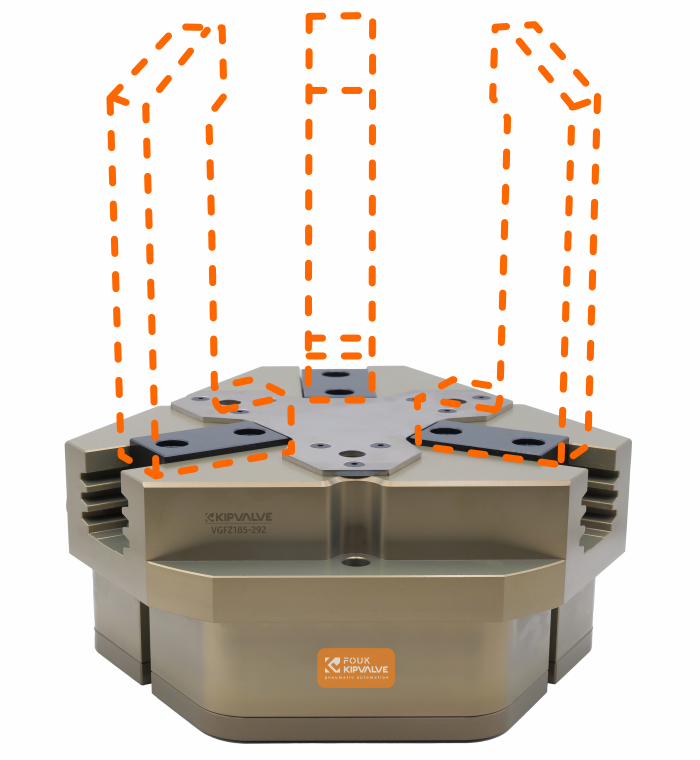

Центрирующие захваты серии VGFZ с зубчатой направляющей, ход на губку от 4 мм до 45 мм. Рабочий вес захватываемой детали от 1.67 кг до 220 кг. Количество пальцев - 3

Модель	Ход на губку, мм	Усилие открытия, Н	Усилие закрытия, H	Максимальный вес заготовки, кг	Вес захвата, кг
VGFZ34-68	6	76×P	69×P	1.7	0.35
VGFZ42-78	6	116×P	106×P	3	0.5
VGFZ55-100	8	198×P	172×P	5	0.8
VGFZ55-100-S	4	396×P	344×P	8	0.8
VGFZ70-125	10	310×P	280×P	8	1.6
VGFZ70-125-S	5	650×P	600×P	18	1.7
VGFZ90-155	13	515×P	490×P	15.5	2.7
VGFZ90-155-S	6	810×P	770×P	21	2.8
VGFZ125-200	16	1080×P	1000×P	30	6
VGFZ125-200-S	8	1960×P	1830×P	55	6
VGFZ160-250	25	1300×P	1250×P	31	10.5
VGFZ160-250-S	14	2260×P	2170×P	55	10.5
VGFZ185-292	30	1750×P	1600×P	50	18
VGFZ185-292-S	17	3470×P	3280×P	100	18
VGFZ220-352	35	2900×P	2800×P	80	34
VGFZ220-352-S	20	4500×P	4340×P	130	34
VGFZ290-430	45	4400×P	4000×P	130	71
VGFZ290-430-S	26	8000×P	7700×P	220	73

VGFZ34-68

Ход на губку, мм: 6

Усилие открытия, Н: 76×P

Усилие закрытия, H: 69×P

Максимальный вес заготовки, кг: 1.7

Вес захвата, кг: 0.35

Файлы для скачивания

STEP PDF 3D

VGFZ42-78

Ход на губку, мм: 6

Усилие открытия, Н: 116×P

Усилие закрытия, H: 106×P

Максимальный вес заготовки, кг: 3

Вес захвата, кг: 0.5

Файлы для скачивания

STEP PDF 3D

VGFZ55-100

Ход на губку, мм: 8

Усилие открытия, Н: 198×P

Усилие закрытия, H: 172×P

Максимальный вес заготовки, кг: 5

Вес захвата, кг: 0.8

Файлы для скачивания

STEP PDF 3D

VGFZ55-100-S

Ход на губку, мм: 4

Усилие открытия, Н: 396×P

Усилие закрытия, H: 344×P

Максимальный вес заготовки, кг: 8

Вес захвата, кг: 0.8

Файлы для скачивания

STEP PDF 3D

VGFZ70-125

Ход на губку, мм: 10

Усилие открытия, Н: 310×P

Усилие закрытия, H: 280×P

Максимальный вес заготовки, кг: 8

Вес захвата, кг: 1.6

Файлы для скачивания

STEP PDF 3D

VGFZ70-125-S

Ход на губку, мм: 5

Усилие открытия, Н: 650×P

Усилие закрытия, H: 600×P

Максимальный вес заготовки, кг: 18

Вес захвата, кг: 1.7

Файлы для скачивания

STEP PDF 3D

VGFZ90-155

Ход на губку, мм: 13

Усилие открытия, Н: 515×P

Усилие закрытия, H: 490×P

Максимальный вес заготовки, кг: 15.5

Вес захвата, кг: 2.7

Файлы для скачивания

STEP PDF 3D

VGFZ90-155-S

Ход на губку, мм: 6

Усилие открытия, Н: 810×P

Усилие закрытия, H: 770×P

Максимальный вес заготовки, кг: 21

Вес захвата, кг: 2.8

Файлы для скачивания

STEP PDF 3D

VGFZ125-200

Ход на губку, мм: 16

Усилие открытия, Н: 1080×P

Усилие закрытия, H: 1000×P

Максимальный вес заготовки, кг: 30

Вес захвата, кг: 6

Файлы для скачивания

STEP PDF 3D

VGFZ125-200-S

Ход на губку, мм: 8

Усилие открытия, Н: 1960×P

Усилие закрытия, H: 1830×P

Максимальный вес заготовки, кг: 55

Вес захвата, кг: 6

Файлы для скачивания

STEP PDF 3D

VGFZ160-250

Ход на губку, мм: 25

Усилие открытия, Н: 1300×P

Усилие закрытия, H: 1250×P

Максимальный вес заготовки, кг: 31

Вес захвата, кг: 10.5

Файлы для скачивания

STEP PDF 3D

VGFZ160-250-S

Ход на губку, мм: 14

Усилие открытия, Н: 2260×P

Усилие закрытия, H: 2170×P

Максимальный вес заготовки, кг: 55

Вес захвата, кг: 10.5

Файлы для скачивания

STEP PDF 3D

VGFZ185-292

Ход на губку, мм: 30

Усилие открытия, Н: 1750×P

Усилие закрытия, H: 1600×P

Максимальный вес заготовки, кг: 50

Вес захвата, кг: 18

Файлы для скачивания

STEP PDF 3D

VGFZ185-292-S

Ход на губку, мм: 17

Усилие открытия, Н: 3470×P

Усилие закрытия, H: 3280×P

Максимальный вес заготовки, кг: 100

Вес захвата, кг: 18

Файлы для скачивания

STEP PDF 3D

VGFZ220-352

Ход на губку, мм: 35

Усилие открытия, Н: 2900×P

Усилие закрытия, H: 2800×P

Максимальный вес заготовки, кг: 80

Вес захвата, кг: 34

Файлы для скачивания

STEP PDF 3D

VGFZ220-352-S

Ход на губку, мм: 20

Усилие открытия, Н: 4500×P

Усилие закрытия, H: 4340×P

Максимальный вес заготовки, кг: 130

Вес захвата, кг: 34

Файлы для скачивания

STEP PDF 3D

VGFZ290-430

Ход на губку, мм: 45

Усилие открытия, Н: 4400×P

Усилие закрытия, H: 4000×P

Максимальный вес заготовки, кг: 130

Вес захвата, кг: 71

Файлы для скачивания

STEP PDF 3D

VGFZ290-430-S

Ход на губку, мм: 26

Усилие открытия, Н: 8000×P

Усилие закрытия, H: 7700×P

Максимальный вес заготовки, кг: 220

Вес захвата, кг: 73

Файлы для скачивания

STEP PDF 3D

*P - давление воздуха

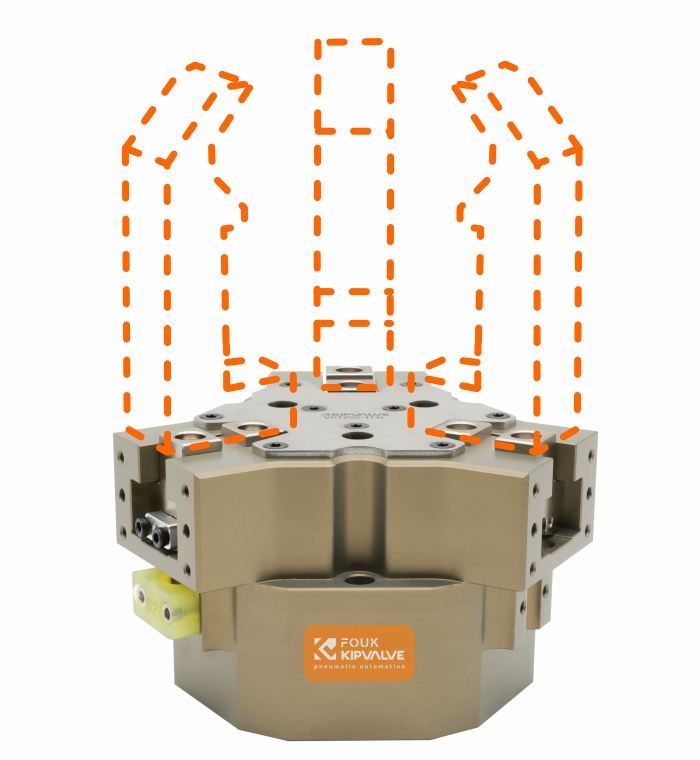

Центрирующие захваты серии VGTZ-L c «Т» направляющей с удлинённым ходом губок от 8 мм до 20 мм. Рабочий вес захватываемой детали от 1,2 кг до 8 кг. Количество пальцев - 3

Модель	Ход на губку, мм	Усилие открытия, Н	Усилие закрытия, H	Максимальный вес заготовки, кг	Вес захвата, кг
VGTZ33-74-L	8	64×P	60×P	1.2	0.35
VGTZ42-90-L	11	104×P	94×P	2.5	0.65
VGTZ55-113-L	15	180×P	168×P	4.5	1.25
VGTZ75-136-L	20	330×P	316×P	8	2.1

VGTZ33-74-L

Ход на губку, мм: 8

Усилие открытия, Н: 64×P

Усилие закрытия, H: 60×P

Максимальный вес заготовки, кг: 1.2

Вес захвата, кг: 0.35

Файлы для скачивания

STEP PDF 3D

VGTZ42-90-L

Ход на губку, мм: 11

Усилие открытия, Н: 104×P

Усилие закрытия, H: 94×P

Максимальный вес заготовки, кг: 2.5

Вес захвата, кг: 0.65

Файлы для скачивания

STEP PDF 3D

VGTZ55-113-L

Ход на губку, мм: 15

Усилие открытия, Н: 180×P

Усилие закрытия, H: 168×P

Максимальный вес заготовки, кг: 4.5

Вес захвата, кг: 1.25

Файлы для скачивания

STEP PDF 3D

VGTZ75-136-L

Ход на губку, мм: 20

Усилие открытия, Н: 330×P

Усилие закрытия, H: 316×P

Максимальный вес заготовки, кг: 8

Вес захвата, кг: 2.1

Файлы для скачивания

STEP PDF 3D

*P - давление воздуха

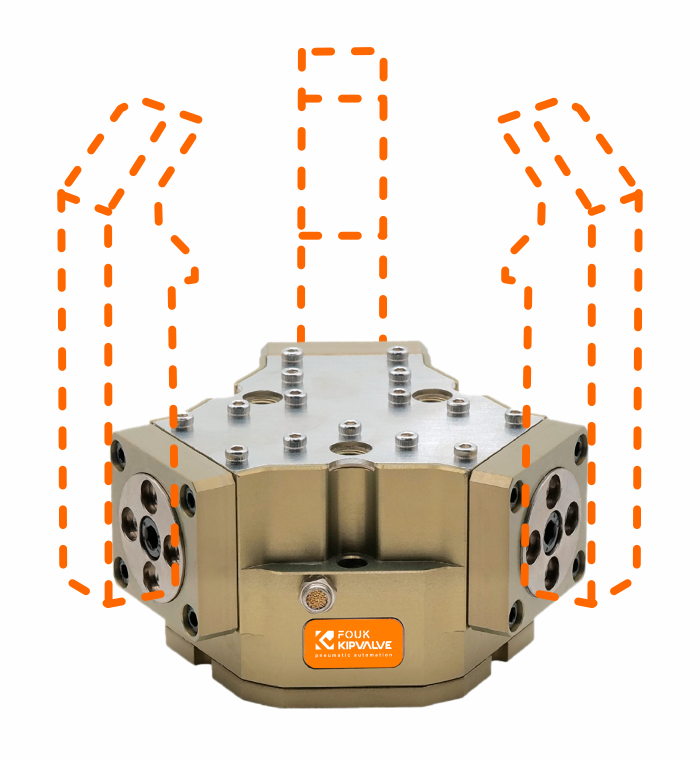

Центрирующие захваты серии VGTZF с зубчатой направляющей и степенью защиты IP67, ход на губку от 6 мм до 8 мм. Рабочий вес захватываемой детали от 2,6 кг до 4,5 кг. Количество пальцев – 3

Модель	Ход на губку, мм	Усилие открытия, Н	Усилие закрытия, H	Максимальный вес заготовки, кг	Вес захвата, кг	STEP	PDF	3D
VGTZF42	6	116×P	106×P	2.6	0.7
VGTZF55	8	230хP	200хP	4.5	1

VGTZF42

Ход на губку, мм: 6

Усилие открытия, Н: 116×P

Усилие закрытия, H: 106×P

Максимальный вес заготовки, кг: 2.6

Вес захвата, кг: 0.7

Файлы для скачивания

STEP PDF 3D

VGTZF55

Ход на губку, мм: 8

Усилие открытия, Н: 230хP

Усилие закрытия, H: 200хP

Максимальный вес заготовки, кг: 4.5

Вес захвата, кг: 1

Файлы для скачивания

STEP PDF 3D

*P - давление воздуха

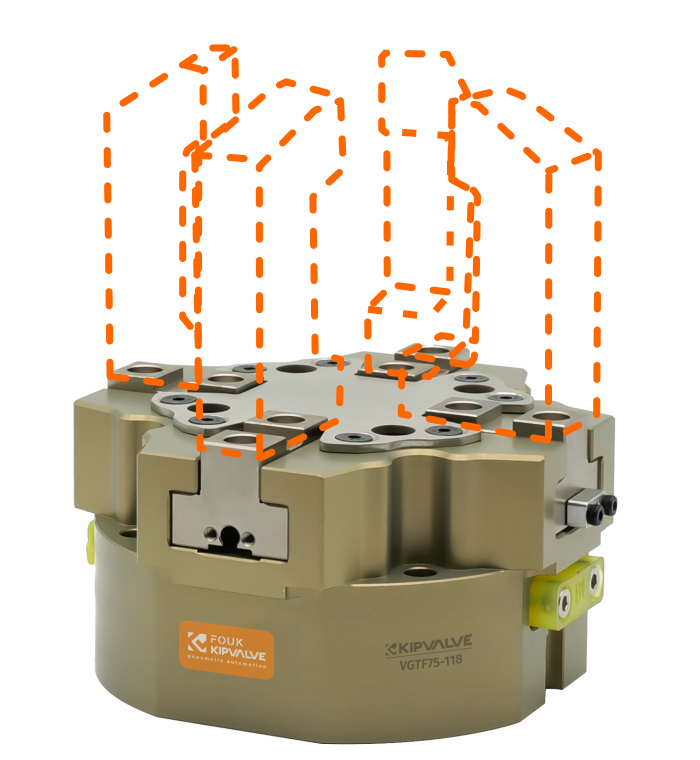

Центрирующие захваты серии VGTF с «Т» направляющей, ход на губку от 4 мм до 13 мм. Рабочий вес захватываемой детали от 1,5 кг до 14 кг. Количество пальцев – 4

Модель	Ход на губку, мм	Усилие открытия, Н	Усилие закрытия, H	Максимальный вес заготовки, кг	Вес захвата, кг
VGTF33-56	4	74×P	68×P	1.5	0.3
VGTF42-71	6	120×P	108×P	3	0.55
VGTF55-99	8	200×P	186×P	5	1.1
VGTF75-118	10	386×P	370×P	9	1.6
VGTF95-145	13	620×P	590×P	14	2.9

VGTF33-56

Ход на губку, мм: 4

Усилие открытия, Н: 74×P

Усилие закрытия, H: 68×P

Максимальный вес заготовки, кг: 1.5

Вес захвата, кг: 0.3

Файлы для скачивания

STEP PDF 3D

VGTF42-71

Ход на губку, мм: 6

Усилие открытия, Н: 120×P

Усилие закрытия, H: 108×P

Максимальный вес заготовки, кг: 3

Вес захвата, кг: 0.55

Файлы для скачивания

STEP PDF 3D

VGTF55-99

Ход на губку, мм: 8

Усилие открытия, Н: 200×P

Усилие закрытия, H: 186×P

Максимальный вес заготовки, кг: 5

Вес захвата, кг: 1.1

Файлы для скачивания

STEP PDF 3D

VGTF75-118

Ход на губку, мм: 10

Усилие открытия, Н: 386×P

Усилие закрытия, H: 370×P

Максимальный вес заготовки, кг: 9

Вес захвата, кг: 1.6

Файлы для скачивания

STEP PDF 3D

VGTF95-145

Ход на губку, мм: 13

Усилие открытия, Н: 620×P

Усилие закрытия, H: 590×P

Максимальный вес заготовки, кг: 14

Вес захвата, кг: 2.9

Файлы для скачивания

STEP PDF 3D

*P - давление воздуха

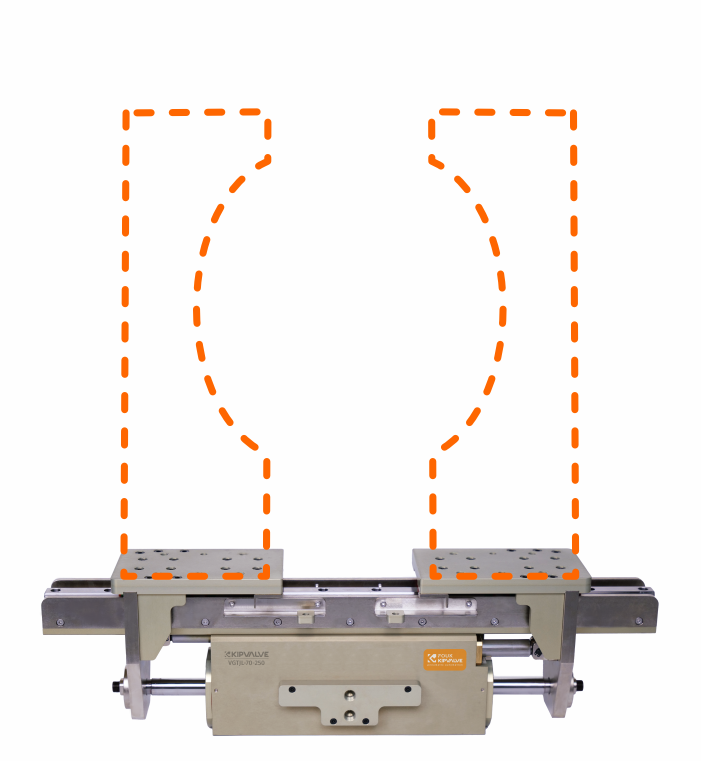

Параллельные захваты серии VGTJ на хромированном штоке, ход на губку от 100 мм до 125 мм. Рабочий вес захватываемой детали от 35 кг до 560 кг. Количество пальцев - 2

Модель	Ход на губку, мм	Усилие открытия, Н	Усилие закрытия, H	Максимальный вес заготовки, кг	Вес захвата, кг
VGTJL-70-250	125	4000	4000	35	23
VGTJM-115-530	100	11000	11000	210	69
VGTJS-150-580	105	20000	20000	560	126

VGTJL-70-250

Ход на губку, мм: 125

Усилие открытия, Н: 4000

Усилие закрытия, H: 4000

Максимальный вес заготовки, кг: 35

Вес захвата, кг: 23

Файлы для скачивания

STEP PDF 3D

VGTJM-115-530

Ход на губку, мм: 100

Усилие открытия, Н: 11000

Усилие закрытия, H: 11000

Максимальный вес заготовки, кг: 210

Вес захвата, кг: 69

Файлы для скачивания

STEP PDF 3D

VGTJS-150-580

Ход на губку, мм: 105

Усилие открытия, Н: 20000

Усилие закрытия, H: 20000

Максимальный вес заготовки, кг: 560

Вес захвата, кг: 126

Файлы для скачивания

STEP PDF 3D

*P - давление воздуха

Пневмозахваты

Подбор оборудования

Подбор модели

VGTR

VGTR-L

VGTRF

VGFR

VGFZ

VGTZ-L

VGTZF

VGTF

VGTJ
