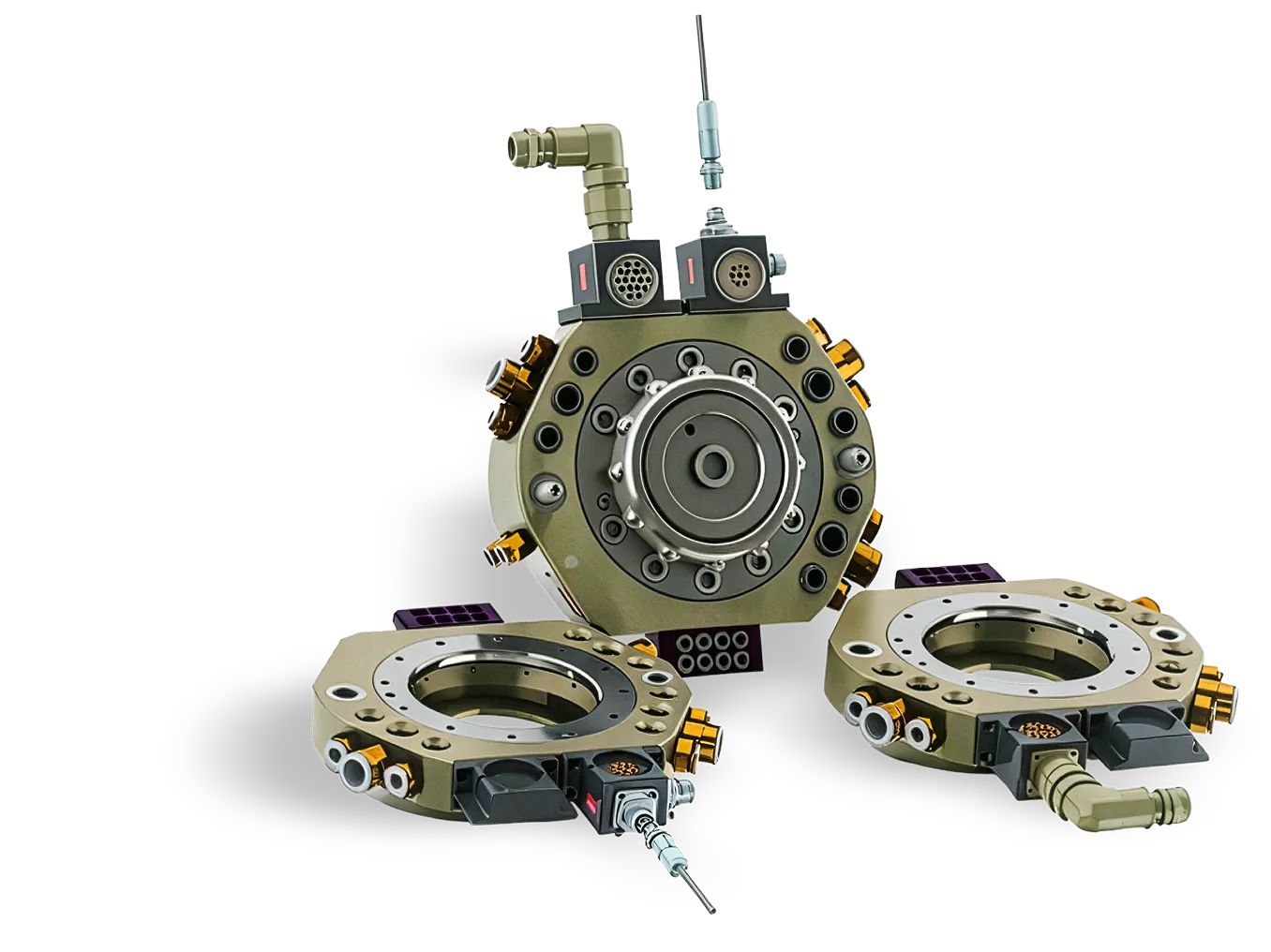

Дополнительные компоненты

К ним относятся системы быстрой смены инструмента QTC, поворотные и быстросменные пальцы, а также адаптеры для захватов.

Эти компоненты расширяют функциональность захватных систем, сокращают время переналадки, обеспечивают переориентацию деталей и позволяют адаптировать роботизированное оснащение под конкретные производственные задачи.

Особенности

Высокая нагрузочная способность Конструкция с направляющими и клиновым замыканием обеспечивает высокую жёсткость и точность центрирования
Модульность Возможность установки дополнительных модулей — датчиков положения,самоблокировки, пылезащиты, теплоизоляции
Совместимость с периферией Поддержка пневмолиний, сигнальных, силовых и коммуникационных модулей
Защита от окружающей среды Степень защиты IP67 в собранном состоянии.
Контроль состояния Датчики контроля смыкания и прилегания плоскостей.

Система быстрой смены инструмента (захватов), разработанная специально для производств c высоким уровнем загрязнения

Модель	Вес: сторона робота — M, кг	Вес: сторона инструмента — T, кг	Сила запирания при 0,6 МПа, H	Рекомендуемый конечный вес, кг
QTC25	0.72	0.4	2500	25
QTC50	1.4	0.8	5400	50
QTC75	2	0.9	7500	75
QTC100	2.4	1.4	12000	100
QTC150	4.4	1.9	14200	150
QTC300	6.4	2.5	31000	300

QTC25

Вес: сторона робота — M, кг: 0.72

Вес: сторона инструмента — T, кг: 0.4

Сила запирания при 0,6 МПа, H: 2500

Рекомендуемый конечный вес, кг: 25

Файлы для скачивания

Модель	Модель адаптера (штифта)	Крутящий момент, Н·м	Вес изделия, кг	Совместимые захваты
FK-ZM-13	ZM-13X-A	27	0.1	VGFR28-76、VGFZ42-78
FK-ZM-16	ZM-16X-A	54	0.1	VGFR 36-96、VGFZ55-100
FK-ZM-20	ZM-20X-A	90	0.15	VGFR45-120、VGFZ70-125
FK-ZM-24	ZM-24X-A	207	0.45	VGFR57-151、VGFZ90-155
FK-ZM-32	ZM-32X-A	270	0.65	VGFR72-192、VGFZ125-200
FK-ZM-40	ZM-40X-A	450	1.1	VGFR99-234、VGFZ160-250
FK-ZM-44	ZM-44X-A	720	1.6	VGFR117-270、VGFZ185-292
FK-ZM-46	ZM-46X-A	1080	2.05	VGFR136-320、VGFZ220-352

Модель	Крутящий момент, Н·м	Статическая нагрузка Fy, Н	Вес изделия, кг
GS16	0.64	350	0.69
GS25	2.35	1000	1.6
GS32	5	1900	3
GS40	10	3300	5

Дополнительные компоненты

Подбор оборудования

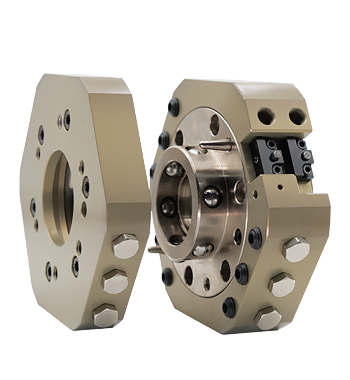

QTC Устройство быстрой смены инструмента (захватов)
