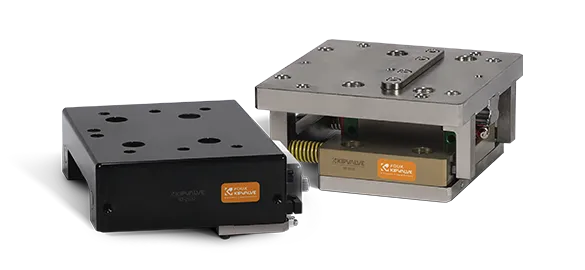

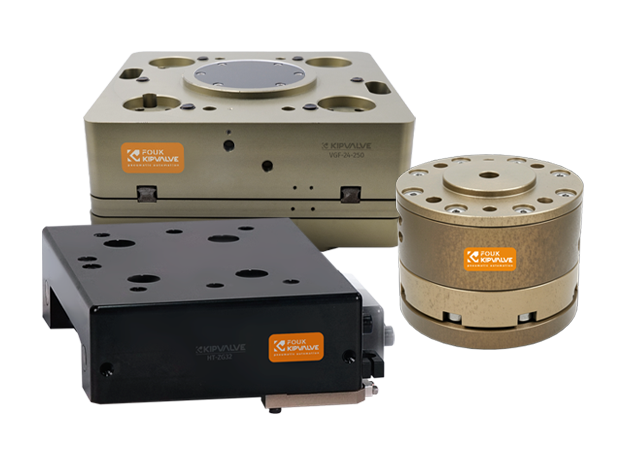

Модули компенсации

Модули компенсации VCF и VCHT предназначены для повышения точности, гибкости и надёжности роботизированных операций с деталями. Модель VCHT совместима с поворотными блоками серий VRTG и VRTE; применение VCF зависит от конкретной задачи.

Особенности

Высокая точность.
Защита от столкновений: индуктивные датчики сигнализируют подачу заготовки неподходящего размера или типа материала, столкновение захвата или самой заготовки с оснасткой станка или инструмента.
Компенсация перекосов.

Оставьте заявку и мы подберем оборудование по вашему запросу

Подбор оборудования

Заполните форму, и наши специалисты подберут вам необходимое оборудование

Используется в сочетании с поворотными блоками серий VRTG и VRTE

Модель	Модель поворотного блока	Вес модуля, кг
VCHT-ZG12	VRTG12	0.6
VCHT-ZG25	VRTG25	1.8
VCHT-ZG32	VRTG32	2.3
VCHT-ZG40	VRTG40	4.3
VCHT-HE50	VRTE50	4.6
VCHT-HE40	VRTE40	4.1

VCHT-ZG12

Модель поворотного блока: VRTG12

Вес модуля, кг: 0.6

Файлы для скачивания

STEP PDF 3D

VCHT-ZG25

Модель поворотного блока: VRTG25

Вес модуля, кг: 1.8

Файлы для скачивания

STEP PDF 3D

VCHT-ZG32

Модель поворотного блока: VRTG32

Вес модуля, кг: 2.3

Файлы для скачивания

STEP PDF 3D

VCHT-ZG40

Модель поворотного блока: VRTG40

Вес модуля, кг: 4.3

Файлы для скачивания

STEP PDF 3D

VCHT-HE50

Модель поворотного блока: VRTE50

Вес модуля, кг: 4.6

Файлы для скачивания

STEP PDF 3D

VCHT-HE40

Модель поворотного блока: VRTE40

Вес модуля, кг: 4.1

Файлы для скачивания

STEP PDF 3D

Компенсирует несоосность при посадке штифта в отверстие, повышая гибкость и срок службы робота; доступен в 1-, 2- и 3-осевом исполнении.

Модель	Компенсация по XY, мм	Грузоподъёмность (горизонт.), кг	Грузоподъёмность (вертик.), кг
VCFD-XY-050	±2.5	4	6
VCFD-XY-063	±3	6	9
VCFD-XY-080	±4	10	15
VCF8-100-XY	±4	5.5	9
VCF14-125-XY	±7	11	18
VCF20-160-XY	± 10	40	60
VCF24-200-XY	± 12	100	160

VCFD-XY-050

Компенсация по XY: ±2.5 мм

Грузоподъёмность (горизонт.): 4 кг

Грузоподъёмность (вертик.): 6 кг

Файлы для скачивания

STEP PDF 3D

VCFD-XY-063

Компенсация по XY: ±3 мм

Грузоподъёмность (горизонт.): 6 кг

Грузоподъёмность (вертик.): 9 кг

Файлы для скачивания

STEP PDF 3D

VCFD-XY-080

Компенсация по XY: ±4 мм

Грузоподъёмность (горизонт.): 10 кг

Грузоподъёмность (вертик.): 15 кг

Файлы для скачивания

STEP PDF 3D

VCF8-100-XY

Компенсация по XY: ±4 мм

Грузоподъёмность (горизонт.): 5.5 кг

Грузоподъёмность (вертик.): 9 кг

Файлы для скачивания

STEP PDF 3D

VCF14-125-XY

Компенсация по XY: ±7 мм

Грузоподъёмность (горизонт.): 11 кг

Грузоподъёмность (вертик.): 18 кг

Файлы для скачивания

STEP PDF 3D

VCF20-160-XY

Компенсация по XY: ± 10 мм

Грузоподъёмность (горизонт.): 40 кг

Грузоподъёмность (вертик.): 60 кг

Файлы для скачивания

STEP PDF 3D

VCF24-200-XY

Компенсация по XY: ± 12 мм

Грузоподъёмность (горизонт.): 100 кг

Грузоподъёмность (вертик.): 160 кг

Файлы для скачивания

STEP PDF 3D

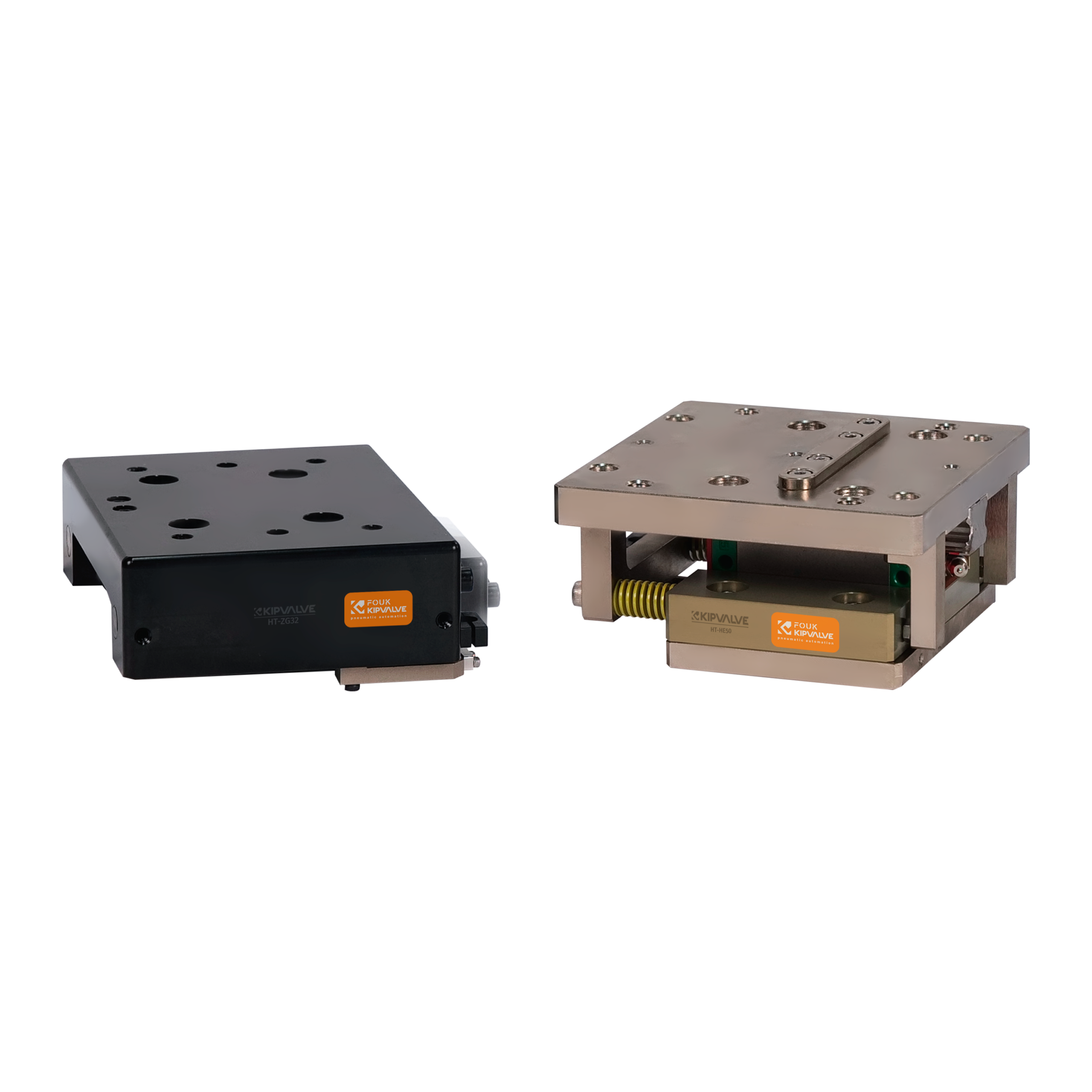

VCHT — модуль компенсации положения — предназначен для автоматического выравнивания положения захваченной детали относительно рабочей позиции, технологической оснастки или станка. Модуль компенсирует допустимые отклонения положения заготовки и снижает риск повреждения захвата, детали и оборудования при столкновениях.

VCF — модуль плавающей компенсации — компенсирует несоосность, перекосы и погрешности позиционирования между сопрягаемыми деталями. Модуль обеспечивает контролируемое смещение рабочего органа по одной, двум или трём осям, снижая риск заклинивания и повреждения компонентов при сборочных и монтажных операциях.
