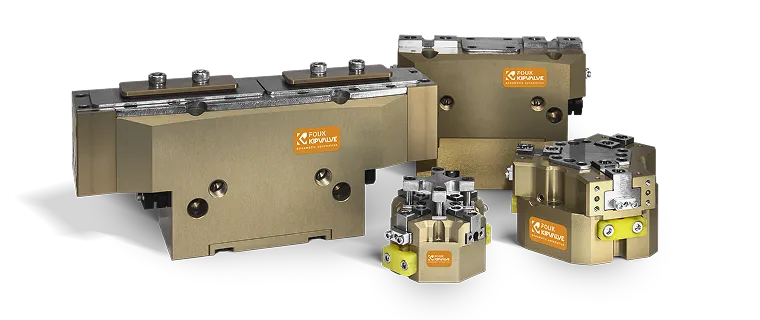

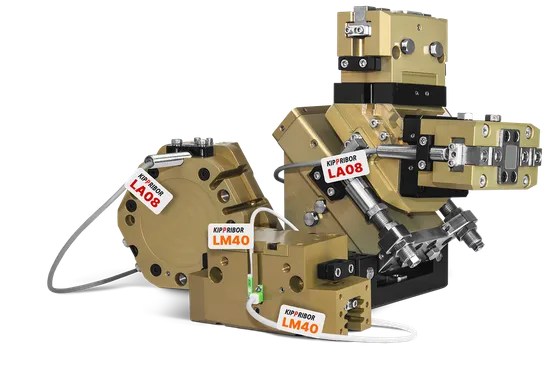

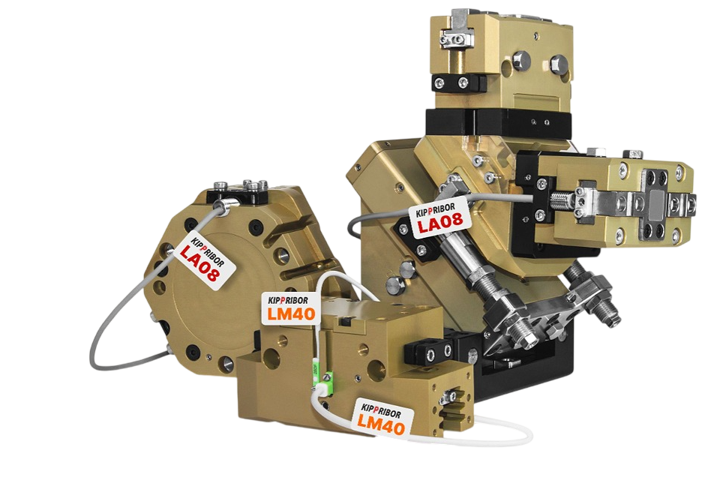

На захватные системы возможна установка двух типов датчиков:
Индуктивные датчики KIPPRIBOR LA08, LDS04 — обеспечивают контроль крайних положений
Магнитные датчики KIPPRIBOR LM40 — обеспечивают контроль промежуточных и крайних положений
Полный контроль и исключительная надежность для вашего производства
| Модель | LA08 | LM40 |
|---|---|---|
| VGFR | 2 шт | 2 шт |
| VGFZ | 2 шт | 2 шт |
| VGTF | 2 шт | — |
| VGTJ | 2 шт | — |

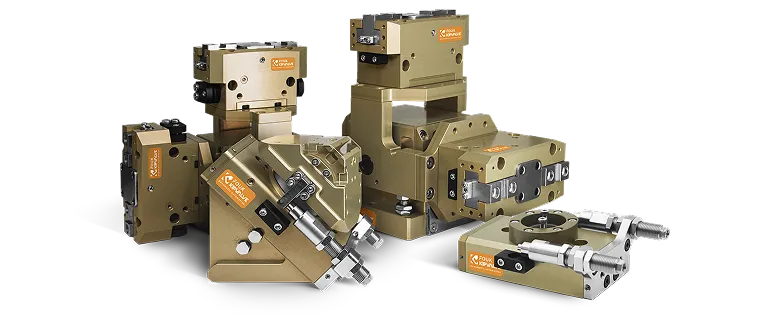

| Модель | LA08 | LM40 |
|---|---|---|
| VRTP 90° | — | 2 шт |
| VRTP 180° | 2 шт | — |
| VRTG 180° | 2 шт | — |
| VRTE 90° | 2 шт | — |
| Модель | LA08 | LM40 |
|---|---|---|
| VCHT-ZG | 1 шт | — |
| VCHT-HE | 1 шт | — |
| Модель | LDS04 |
|---|---|
| QTC50 | 3 шт |
| QTC75 | 3 шт |
| QTC100 | 3 шт |
| QTC150 | 3 шт |
| QTC300 | 3 шт |

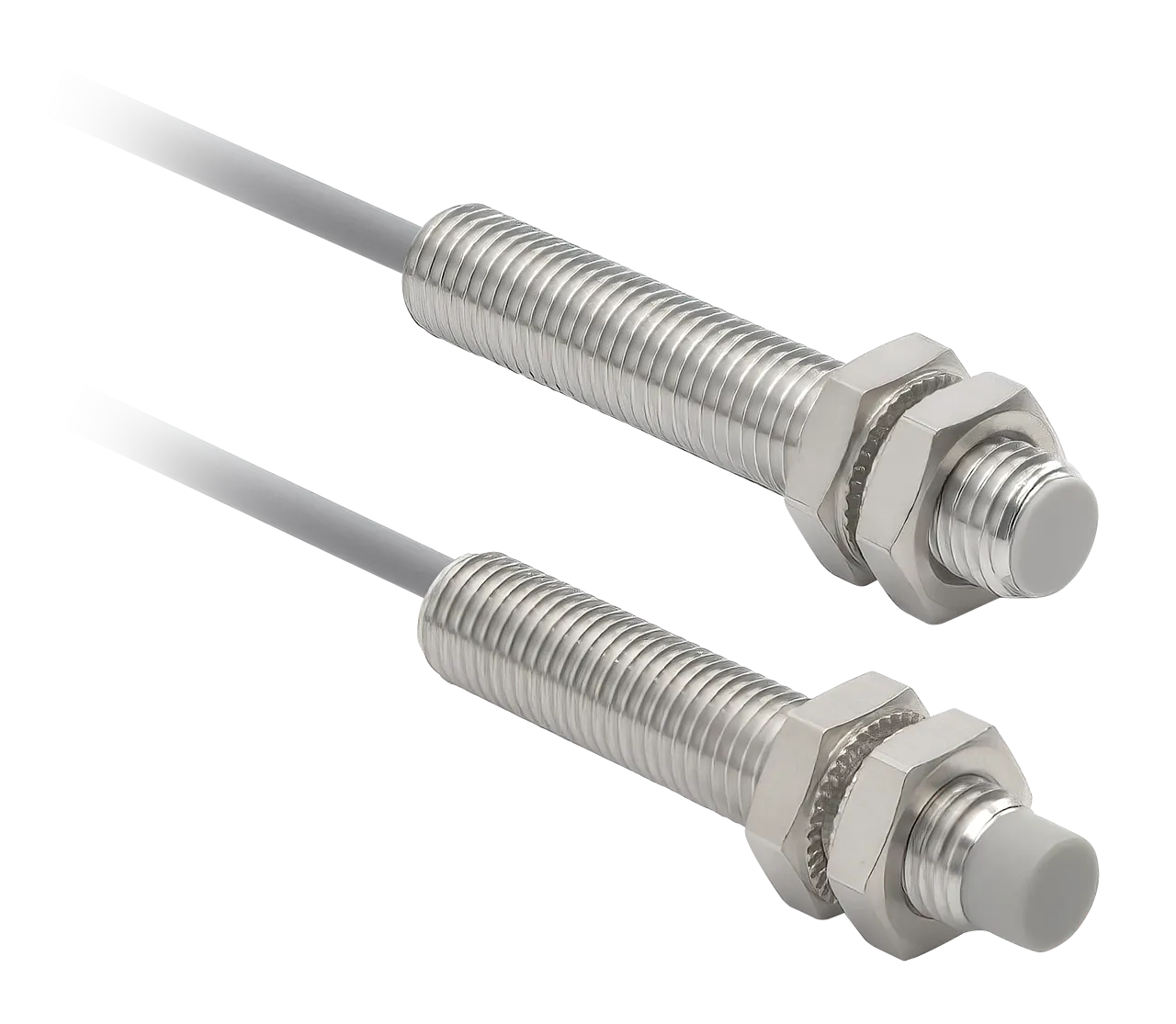

Индуктивный бесконтактный выключатель KIPPRIBOR серии LA08 — это датчик цилиндрической формы,
реагирующий на появление металлического предмета в зоне его действия.
Индуктивные датчики KIPPRIBOR LA повышают ресурс работы механизмов и надежность оборудования в
целом. Благодаря отсутствию подвижных частей в выключателях и их возможности реагировать на цель
на расстоянии, повышается отказоустойчивость.
| Модификация датчиков LA08 |
Схема подключения | Коммутационная функция |
|---|---|---|
| LA08-18.1N1.U1.K | NPN трехпроводная |
NO |
| LA08-18.1P1.U1.K | PNP трехпроводная |
NO |
| LA08-18.1N2.U1.K | NPN трехпроводная |
NC |
| LA08-18.1P2.U1.K | PNP трехпроводная |
NC |

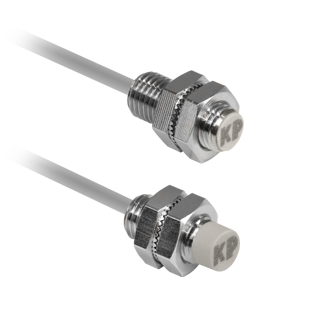

| Модификация датчиков LA08 |
Схема подключения | Коммутационная функция |
|---|---|---|
| LA08M-18.2N1.U1.K | NPN трехпроводная |
NO |
| LA08M-18.2P1.U1.K | PNP четырехпроводная |
NO |
| LA08M-18.2N2.U1.K | NPN трехпроводная |
NC |
| LA08M-18.2P2.U1.K | PNP четырехпроводная |
NC |

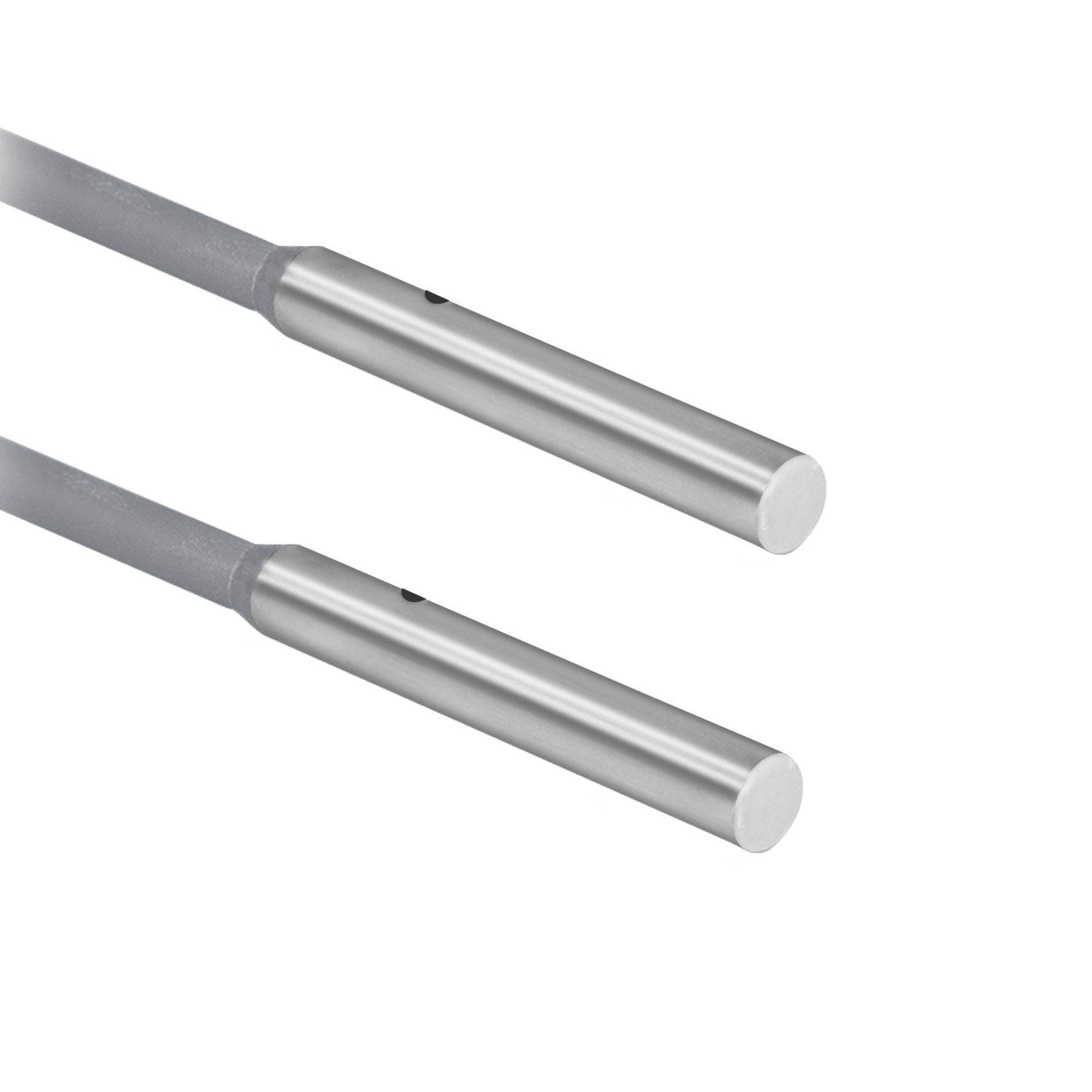

Индуктивный датчик KIPPRIBOR серии LDS04 выполнен в цилиндрическом корпусе диаметром всего 4 мм и реагирует на приближение металлического предмета к торцевой чувствительной поверхности без физического контакта.
Ультракомпактное исполнение позволяет устанавливать LDS04 в узких пазах, на малогабаритных захватах роботов, в прецизионном станочном оборудовании, а также на конвейерных и сортировочных линиях в пищевой и фармацевтической промышленности.
| Модификация датчиков LDS04 |
Схема подключения | Коммутационная функция |
|---|---|---|
| LDS04-25.1,5P1.U1.K | PNP трехпроводная |
NO |
| LDS04-25.1,5N1.U1.K | NPN трехпроводная |
NO |
| LDS04-25.1,5P2.U1.K | PNP трехпроводная |
NC |
| LDS04-25.1,5N2.U1.K | NPN трехпроводная |
NC |

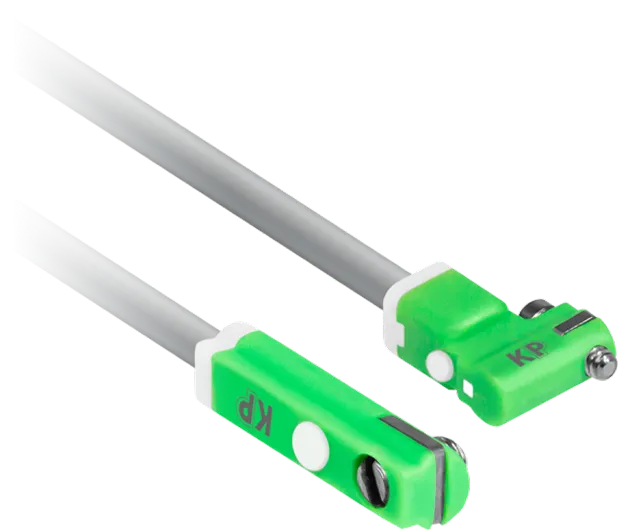

Магнитные датчики KIPPRIBOR серии LM40 контролируют промежуточные и конечные положения захватных,
поворотных и линейных модулей.
Датчик бесконтактно обнаруживает приближение магнита и, при превышении определённого порого
срабатывания, выдаёт непрерывный выходной сигнал.
Датчики KIPPRIBOR серии LM применяют при автоматизации станков в машиностроении, пищевой и
деревообрабатывающей промышленности.
| Модификация датчиков LM40-14 | Схема подключения | Коммутационная функция |
|---|---|---|
| LM40-14.D1.U1.K | двухпроводная | NO |
| LM40-14.P1.U1.K | PNP трехпроводная | NO |
| LM40-14.N1.U1.K | NPN трехпроводная | NO |
| Модификация датчиков LM40-10 | Схема подключения | Коммутационная функция |
|---|---|---|
| LM40-10.D1.U1.K | двухпроводная | NO |
| LM40-10.P1.U1.K | PNP трехпроводная | NO |
| LM40-10.N1.U1.K | NPN трехпроводная | NO |
