При автоматической загрузке станка недостаточно точно подвести деталь к патрону, цанге или оснастке. Даже при корректной программе робота остаются допуски заготовки, небольшие отклонения положения, люфт в оснастке, погрешность базирования и разница между фактическим и расчетным положением детали.
Если жестко закрепленный захват подает заготовку с перекосом, нагрузка передается на пальцы, корпус захвата, поворотный блок и технологическую оснастку. В лучшем случае робот не сможет установить деталь. В худшем — возникнет удар, заклинивание, повреждение пальцев или остановка автоматической ячейки.

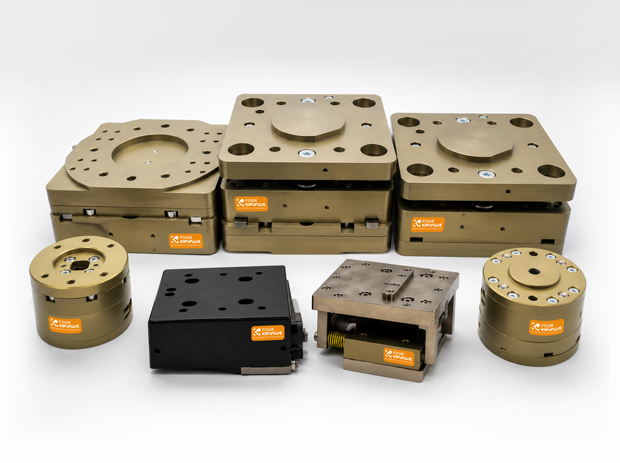

Для таких задач применяют модуль компенсации. Он устанавливается между поворотным блоком и захватным узлом, позволяет компенсировать небольшие отклонения при подаче детали и снижает риск повреждения оборудования при неточном позиционировании.
В линейке KIPVALVE предусмотрены два основных решения:
- VCHT-ZG — модуль компенсации для поворотных блоков серии VRTG;
- VCHT-HE — модуль компенсации для поворотных блоков серии VRTE.
Выбор зависит не от названия модуля, а от конструкции поворотного узла, угла поворота, типа захватов и сценария загрузки оборудования.
Зачем нужен компенсационный модуль
Компенсационный модуль помогает захватному узлу адаптироваться к небольшим отклонениям при установке детали. Он особенно полезен, когда робот или портал подает заготовку в ограниченное пространство: в патрон станка, цанговый зажим, кондуктор, пресс-форму, контрольное устройство или монтажную оснастку.
Модуль компенсации может быть необходим в следующих случаях:
- деталь имеет допуск по размеру или форме;
- положение заготовки в лотке меняется от цикла к циклу;
- требуется подача в патрон или оснастку с ограниченным входным зазором;
- робот работает с длинными пальцами или крупной переходной плитой;
- деталь имеет смещенный центр тяжести;
- в узле используется поворотный блок;
- необходимо снизить ударную нагрузку при подаче;
- есть риск перекоса при загрузке или выгрузке станка;
- требуется контролировать ошибку установки детали.
Компенсация не заменяет точную настройку робота, жесткую монтажную плиту или корректно спроектированные пальцы. Ее задача — работать с небольшими технологическими отклонениями, а не исправлять грубые ошибки компоновки.
Какие отклонения компенсирует модуль
Компенсационный модуль применяется, когда захватный узел должен иметь небольшую свободу перемещения относительно жесткой оси робота или поворотного блока.
Он может компенсировать:
- незначительное смещение детали при захвате;
- отклонение заготовки в лотке или на конвейере;
- погрешность базирования в оснастке;
- небольшую несоосность при вводе детали в патрон или цангу;
- отклонения, возникающие из-за допусков самой детали;
- перекос, связанный с длиной пальцев или особенностями формы заготовки;
- небольшое расхождение между расчетной и фактической позицией детали.
Наиболее востребован модуль компенсации при загрузке ЧПУ. Робот может уверенно удерживать заготовку, но при подаче в станок возникнет боковое усилие. Без компенсации нагрузка передается на деталь, пальцы и оснастку. С модулем узел получает возможность аккуратно адаптироваться к фактическому положению детали.
VCHT-ZG и VCHT-HE: в чем различие
VCHT-ZG для поворотного блока VRTG
VCHT-ZG применяется вместе с поворотными блоками серии VRTG. Такие блоки используются для работы с двумя захватами и поворотом головки на 180°. Конфигурация востребована при автоматической загрузке и выгрузке станков, когда один захват забирает обработанную деталь, а второй одновременно готовит новую заготовку.
Компенсационный модуль VCHT-ZG помогает снизить риск перекоса при установке детали в технологическую позицию. Он подходит для задач, где важны скорость цикла, точность подачи и компактная компоновка захватного узла.
Для VRTG12, например, могут использоваться параллельный захват VGFR28-76 и центрирующий захват VGFZ34-68. Выбор конкретной связки зависит от формы детали, способа удержания, массы заготовки и требований к ее положению при подаче.
VCHT-HE для поворотного блока VRTE
VCHT-HE применяется вместе с поворотными блоками серии VRTE. Серия VRTE предназначена для установки двух захватов и поворота рабочего узла на 90°. Такое решение используют, когда деталь необходимо переориентировать между операциями, подать в оснастку под другим углом или организовать более компактный цикл загрузки оборудования.
HT-HE помогает компенсировать небольшие отклонения при работе с VRTE и снижает риск передачи ударной нагрузки на захватный узел. Для VRTE40 на сайте указана совместимость с двухпальцевым параллельным захватом VGFR36-96, однако окончательную комплектацию необходимо определять по параметрам детали и оснастки.
Главное правило выбора
- нужен поворотный блок VRTG на 180° — выбирают VCHT-ZG;
- нужен поворотный блок VRTE на 90° — выбирают VCHT-HE.
Переходной фланец для соединения компенсационного модуля с соответствующим поворотным блоком не требуется: модули рассчитаны на установку в составе совместимого узла KIPVALVE.
Когда модуль компенсации действительно нужен
Модуль стоит включать в проект, когда без него возрастает риск перекоса детали или ударной нагрузки при подаче.
Типовые ситуации:
- загрузка круглых деталей в патрон токарного станка;
- установка втулок, фланцев и корпусов в кондуктор;
- подача деталей в цангу;
- работа с длинными или тяжелыми пальцами;
- загрузка деталей с допуском по форме;
- передача заготовки между станками;
- автоматическая сборка с точным вводом одной детали в другую;
- работа с заготовками, положение которых может меняться в лотке;
- использование поворотного блока в высокочастотном цикле.
Особенно важно оценивать необходимость компенсации, когда рабочие пальцы имеют большой вылет. Чем дальше точка контакта с деталью находится от корпуса захвата, тем выше моментная нагрузка и риск перекоса при подаче.
Когда компенсационный модуль не решит проблему
Компенсация не должна использоваться как способ скрыть ошибку проектирования. Модуль не исправит ситуацию, если:
- захват выбран без запаса по усилию;
- пальцы слишком длинные или тяжелые;
- деталь удерживается только трением по масляной поверхности;
- рабочее давление нестабильно;
- центр тяжести детали сильно вынесен;
- поворотный блок не соответствует моменту инерции узла;
- оснастка имеет большой люфт;
- робот запрограммирован с грубой ошибкой положения;
- деталь физически не входит в технологическую позицию.
В этих случаях сначала нужно устранить первопричину: пересчитать пальцы, выбрать другой типоразмер захвата, изменить способ удержания, доработать оснастку или скорректировать траекторию робота.
Датчики и контроль ошибки установки
Модуль компенсации может использоваться вместе с индуктивным датчиком KIPPRIBOR LA08. Такое решение позволяет контролировать положение компенсационного узла и передавать сигнал в систему управления при отклонении детали или возможном столкновении во время установки.
Это особенно полезно в автоматических линиях, где важно не просто выполнить цикл, а остановить оборудование до повреждения оснастки или захвата.
Датчик не заменяет систему безопасности, но помогает реализовать контроль технологической ситуации:
- деталь не дошла до нужного положения;
- заготовка установлена с перекосом;
- возникло сопротивление при вводе в оснастку;
- захватный узел получил отклонение выше допустимого;
- требуется остановить цикл и вывести сообщение оператору.
Как подобрать модуль компенсации для робота
Перед подбором необходимо определить конфигурацию всей системы, а не только тип поворотного блока.
Для инженерной проверки нужны:
- чертеж или 3D-модель детали;
- масса заготовки;
- форма и размеры зоны захвата;
- материал и состояние поверхности;
- тип захвата: параллельный, центрирующий или усиленный;
- длина и масса рабочих пальцев;
- тип поворотного блока;
- угол поворота;
- положение центра тяжести;
- время цикла;
- способ установки детали в станок или оснастку;
- необходимость датчика контроля;
- условия эксплуатации: температура, пыль, СОЖ, стружка, вибрации.
Также необходимо учитывать суммарную массу всего узла: захватов, пальцев, переходных плит, датчиков, модуля компенсации и самой детали. При работе с поворотными блоками важны не только масса, но и момент инерции, вылет и нагрузка на буферные устройства.
Комплектация узла для загрузки станка
Типовая система для автоматической подачи деталей может включать:
- промышленного робота, портал или манипулятор;
- поворотный блок VRTG или VRTE;
- модуль компенсации VCHT-ZG или VCHT-HE;
- один или два пневмозахвата;
- рабочие пальцы под геометрию детали;
- датчики контроля положения;
- компоненты пневмосистемы;
- монтажную плиту и переходные элементы.
Такой подход позволяет подобрать не отдельный модуль, а рабочее решение под конкретный технологический цикл.
Подбор VCHT-ZG или VCHT-HE под вашу задачу
Модуль компенсации нужен там, где деталь должна входить в технологическую позицию без удара, перекоса и лишней нагрузки на захватный узел. Для VRTG применяется HT-ZG, для VRTE — HT-HE. Но окончательный выбор зависит от всей схемы: типа деталей, пальцев, захватов, поворотного блока, скорости цикла и требований к точности.
Отправьте чертеж или 3D-модель детали, параметры станка и описание процесса. Наши специалисты KIPVALVE помогут подобрать модуль компенсации, поворотный блок, пневмозахваты и датчики контроля положения под вашу роботизированную ячейку.
Часто задаваемые вопросы
Можно ли установить VCHT-ZG на поворотный блок VRTE?
Нет. VCHT-ZG предназначен для серии VRTG. Для поворотных блоков VRTE используется HT-HE.
Нужен ли компенсационный модуль для каждой роботизированной ячейки?
Нет. Он нужен, когда при подаче детали возможны небольшие отклонения, перекосы или ударные нагрузки. При стабильной оснастке, точном позиционировании и достаточном запасе по жесткости необходимость в компенсации определяется инженерным расчетом.
Может ли модуль компенсации удерживать тяжелую деталь?
Модуль не является самостоятельным захватом и не заменяет расчет грузоподъемности пневмозахвата, пальцев и поворотного блока. Для тяжелой детали оценивают всю систему, включая центр тяжести, момент инерции и способ удержания.
Для чего нужен датчик на компенсационном модуле?
Датчик позволяет контролировать отклонение узла при установке детали и передавать сигнал в систему управления при потенциальной ошибке подачи или столкновении.
